Мотоблок — это оборудование, востребованное в сельском хозяйстве. Как собрать фрезу на мотоблок и подготовить почву к посеву на собственном приусадебном участке?

Мотоблок в работе

Мотоблок — это оборудование, которое предназначено для выполнения различных сельскохозяйственных работ.

Предварительно необходимо ознакомиться с конструкцией мотоблока, чтобы выполнить его сборку за кратчайшее время. Чаще всего для сборки применяются саблевидные ножи и «гусиные лапки». Они удобны, позволяют выполнить значительную часть работ, не производя замену фрезы. В итоге сокращаются время и затраты на обслуживание.

Конструкция мотоблока

Устройство мотоблока

Устройство мотоблока.

Перед тем как начнется сборка фрезы, требуется разобраться с тем, что представляет собой мотокультиватор и что входит в него. Верхняя часть рамы обычно сварная. Здесь установлены топливный бак, двигатель. Крепление осуществляется на кронштейны. Сам двигатель, или силовой агрегат, оборудован сцеплением и коробкой передач. Его мощность может быть различной, все зависит от типа и назначения мотокультиватора.

Фрезы представляют собой схему из 2-х блоков, в каждом находится по 12 отдельных фрез. Для каждого блока применяются 3 отдельных узла с 4-мя ножами, которые смонтированы под углом в 90°. Положение узлов имеет смещение в 30°. Для изготовления одного ножа применяется стальной лист, толщина которого равна 5 мм. Стойка делается из металлического уголка 6340 мм. Ножи крепятся к стойке, второй их конец приваривается к фланцу, чтобы объединить 4 ножа в одну конструкцию. Вся фреза соединяется болтами, шайбами, фланцами. Конструкция получается надежной, она способна выдержать значительные нагрузки. Если планируется постоянное использование этого оборудования, то предпочитать надо только заводские варианты.

Вернуться к оглавлению

Заводские фрезы с саблевидными ножами

Те, кто начинает пользоваться мотоблоками, задают вопрос: какие ножи брать лучше всего? Типы мотокультиваторов условно можно объединить в 2 большие группы:

Саблевидные фрезы

Саблевидные фрезы максимально подходят для всех типов работ.

  • ножи под названием «гусиные лапки»;
  • фрезы саблевидного типа.

Саблевидная форма фрез является самой популярной, именно такие схемы называются стандартными. Они эффективны, результативность использования именно такого типа доказывалась в течение десятков лет. Часто мотокультиваторы, с которыми идут фрезы в комплекте, имеют именно саблевидную форму. Она максимально подходит для любого типа работ. Преимущества, которые имеет саблевидные фрезы, очевидны. Форма ножей оптимальная. Они подходят для выполнения различного типа работ. Для изготовления ножей применяется только углеродистая высококачественная сталь, прочность которой высока.

Саблевидные фрезы обладают разборной конструкцией, что делает их установку и обслуживание простыми и эффективными. Сталь, из которой изготавливаются ножи, совершенно не восприимчива к сварочным работам. Чтобы улучшить механические свойства изделия, во время производства применяют так называемую термозакалку. Сталь для прочности обрабатывается высокочастотными токами.

Вернуться к оглавлению

Заводские фрезы «гусиные лапки»

Не так давно для мотоблоков стали использоваться фрезы, которые получили название «гусиные лапки». Они зарекомендовали себя хорошо, применяются чаще всего для обработки твердых и сложных почв. Именно такие фрезы применяются, когда культивирование нужно провести в сложных условиях, на каменистых почвах. Конструкция «гусиных лапок» делается сплошной, что обеспечивает высочайшие показатели прочности оборудования. Фрезы выпускаются в стандартных размерах:

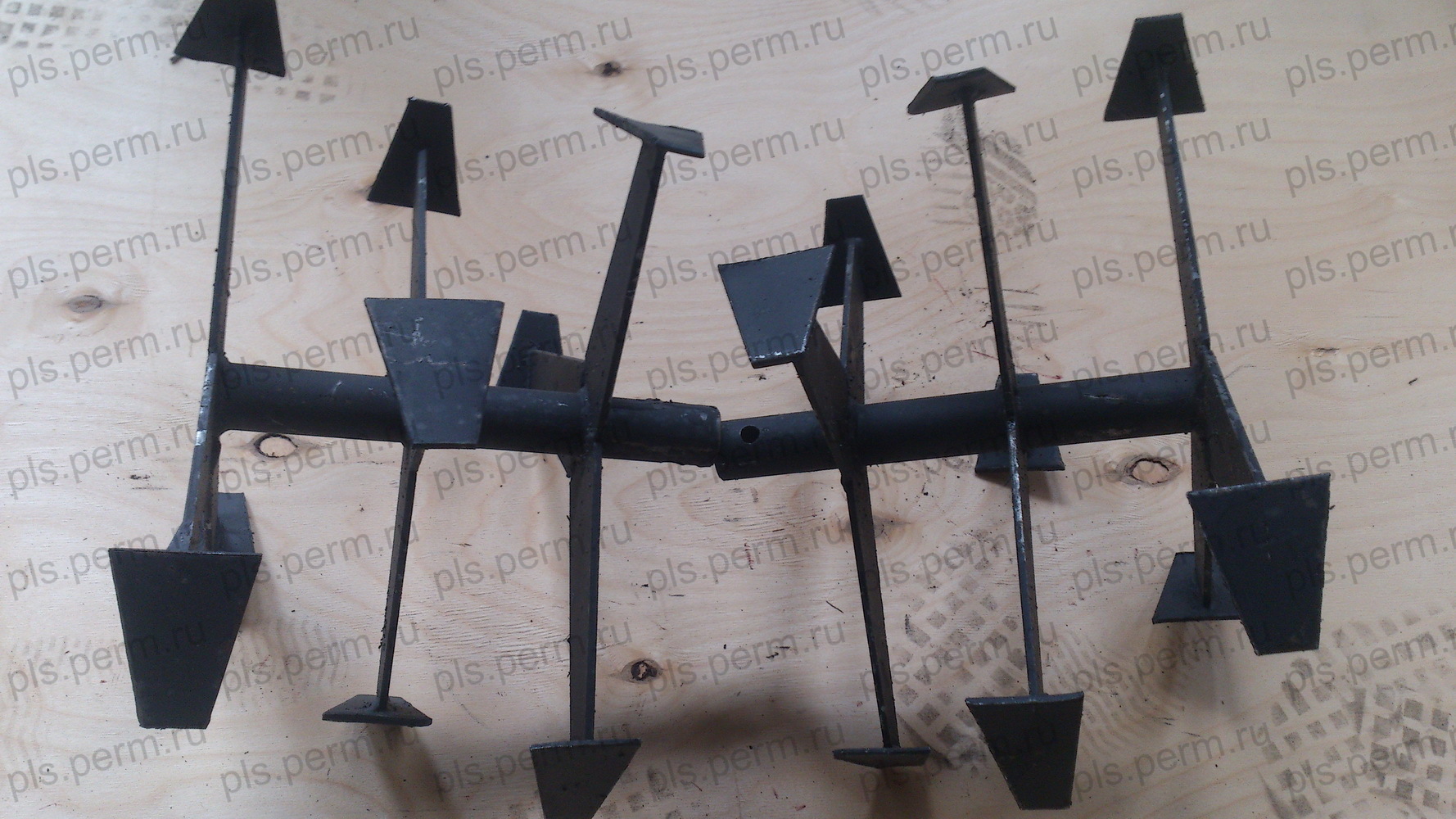

Фреза "гусиные лапки"

Фреза «гусиные лапки».

  • ширина ножей равна 41 см;
  • длина ножей составляет 38 см;
  • высота конструкции — 38 см;
  • масса фрезы равна 16 кг;
  • допустимая рабочая скорость мотокультиватора с такими ножами равна 2-5 км/ч.

В чем плюсы фрезы «гусиные лапки», можно ли установить ее самостоятельно? Она удобна для обработки почвы, борьбы с сорняками. Остальные модели не смогут справиться с работой лучше. Для каменистого и твердого грунтов фреза «гусиные лапки» является просто незаменимой. Из преимуществ следует отметить и то, что сталь фрезы в данном случае поддается сварке. При необходимости можно выполнить ремонт в домашних условиях, а не покупать новые ножи, так как это затратно.

У фрезы этого типа есть и минусы. Главный недостаток состоит в том, что для изготовления используется обычная углеродистая сталь. Прочность самой конструкции находится на высоком уровне, но вот материал немного проигрывает прочим разновидностям. Подобная фреза должна регулярно осматриваться, когда проводятся работы на глинистых грунтах, при культивации целины. Ножи фрезы могут быть изогнуты либо просто поломаны. Однако ремонт не слишком сложный, для сломанного ножа обычно используется сварочный аппарат, после чего место излома тщательно полируется.

При сборке схемы следует работать вдвоем, так как вес конструкции значительный. Важно не перепутать направление установки ножей на оси. При сборке заточка должна смотреть в сторону обрабатываемой почвы. Чтобы укрепить фрезу, применяют стопор, он ставится на выходную ось.

Вернуться к оглавлению

Схема сборки фрезы

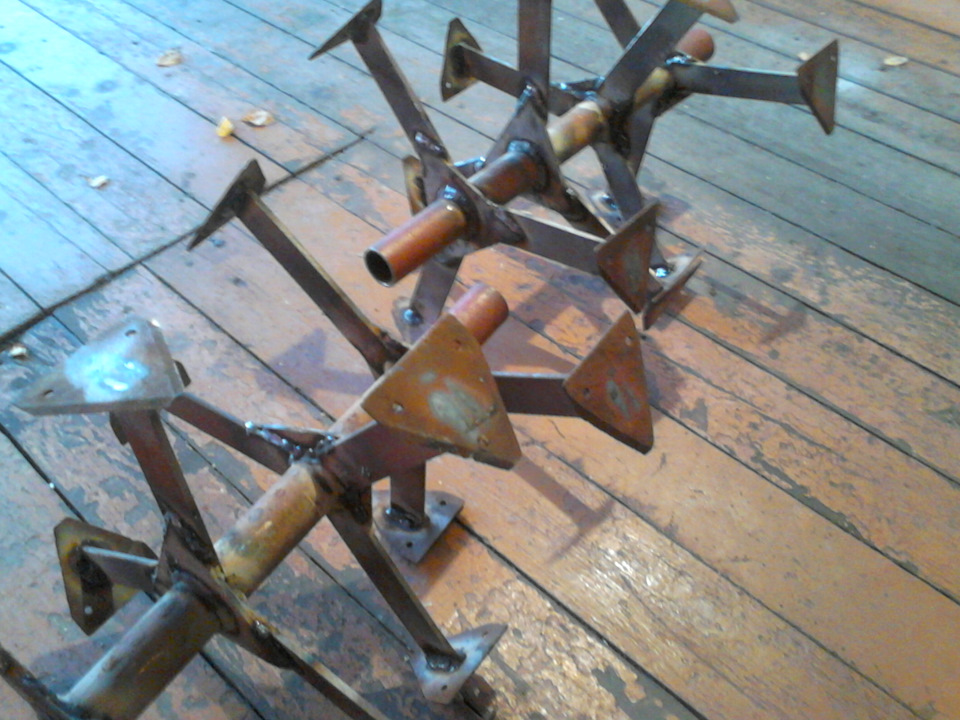

Сборка фрезы для мотоблока

Сборка фрезы для мотоблока.

На фото 1 хорошо просматриваются конструкция, особенности фрезы. Схема несложная, но, перед тем как начать использовать оборудование, следует с ней тщательно ознакомиться.

Конструкция фрезы включает в себя такие элементы, как:

  • ось ротора, которая может иметь различную длину (она может быть единой или разделенной на 2 части, т. е. фреза будет собираться из 2-х частей);
  • короткая роторная ось;
  • так называемый палец, оборудованный фиксатором;
  • правый и левый ножи;
  • гайки, болты, шайбы, которые необходимы для крепежа всей конструкции.

Направление вращения — против часовой стрелки. Почвенные фрезы любого типа являются самозатачивающимися инструментами, нет необходимости применять дополнительной заточки. Использовать заточку без надобности не следует, она может испортить конструкцию.

Во время установки фрезы могут возникнуть сложности, такую работу проводить в одиночку не рекомендуется.

Для сборки применяются специальные Х-образные козелки из дерева, высота которых составляет около 50 см. Это позволяет быстро и легко поставить колеса на конструкцию.

Перед сборкой мотоблок следует аккуратно опереть на сошник, после чего наклонить его примерно на 45°. Козелки из дерева — это обычно доски, которые сбиваются между собой в серединной части в Х-образном положении, подставляются под имеющуюся рукоятку руля. После этого снимается колесо мотоблока, ставятся фрезы выбранного размера.

Сегодня фрезы для мотоблока можно легко купить в любом специализированном магазине, стоимость их не слишком велика. Своими руками можно собрать ножи для мотоблока, но специалисты не советуют это делать без опыта, так как они могут быть опасны в использовании. Поставить фрезу не сложно, но лучше всего такую работу выполнять вдвоем.
