Рынок аддитивных технологий (послойного синтеза) стремительно развивается, благодаря чему разные отрасли постоянно пополняются инновационными разработками. Сегодня мало кого можно удивить возможностями аппарата, предназначенного для 3D-печати, чего не скажешь о ручке для объемного рисования. Такой инструмент появился на рынке недавно, поэтому потенциальные покупатели часто задаются вопросом, что такое 3Д ручка. Со временем такой гаджет может изменить представление о современном рисовании.

Зачем нужна 3Д ручка

Этот гаджет чем-то напоминает собой принтер FDM (технология печати методом послойного наплавления), но сфера его применения в действительности широка. В целом 3D ручка – это инструмент, которым можно рисовать в воздухе. Такое стало возможным благодаря очередному технологическому прорыву в области трехмерного моделирования. С помощью этого гаджета можно не только попрактиковаться в рисовании или поэкспериментировать в создании художественных шедевров, но и решить некоторые проблемы бытового характера. Основные предназначения:

  • Гаджет развивает пространственное мышление, творческие способности, моторику пальцев ребенка.
  • Это интересное устройство как для детей, так и для взрослых, с помощью которого можно занять свободное время.
  • Изделие пригодится не только для развлечения, но и в учебе, работе архитекторов, дизайнеров, скульпторов, ювелиров.
  • Устройство помогает отремонтировать пластиковые изделия.
  • Оригинальные подарки друзьям, родственникам можно сделать 3Д ручкой.

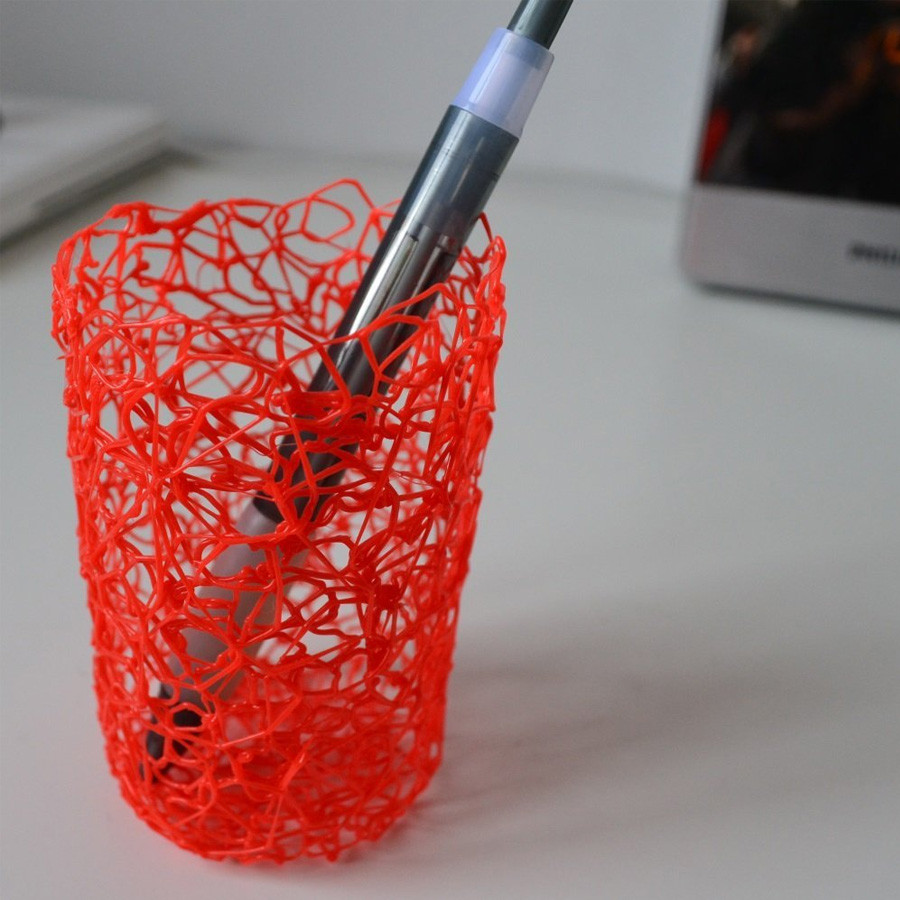

  • Гаджет подойдет для создания объемных пластиковых вещей, например, игрушек, украшений, элементов декора для дома.

Как работает 3Д ручка

Рисование 3Д ручкой становится все более популярным видом деятельности. Как же она функционирует? В отличие от обычных приспособлений для рисования и письма, такое устройство заправляется пластиковой нитью (филаментом), а не чернилами. Большинство моделей используют обычный полимерный пруток, приобретаемый для принтеров, функционирующих по технологи послойного наплавления. Современные гаджеты такого типа способны работать от электросети 220В, USB компьютера и ноутбука, а также внешних аккумуляторов и аккумуляторных батарей.

В задней части корпуса гаджета находится отверстие, куда и вставляется филамент. Встроенный в изделие механизм в автоматическом режиме подводит расходный материал к экструдеру. Там он расплавляется и выдавливается наружу. Металлический наконечник печатной головки нагревается до 240°С, поэтому, используя такой гаджет, будьте предельно осторожны. Хотя устройство оборудовано встроенным вентилятором, ускоряющим процесс застывания пластика, небрежное отношение может привести к получению ожога.

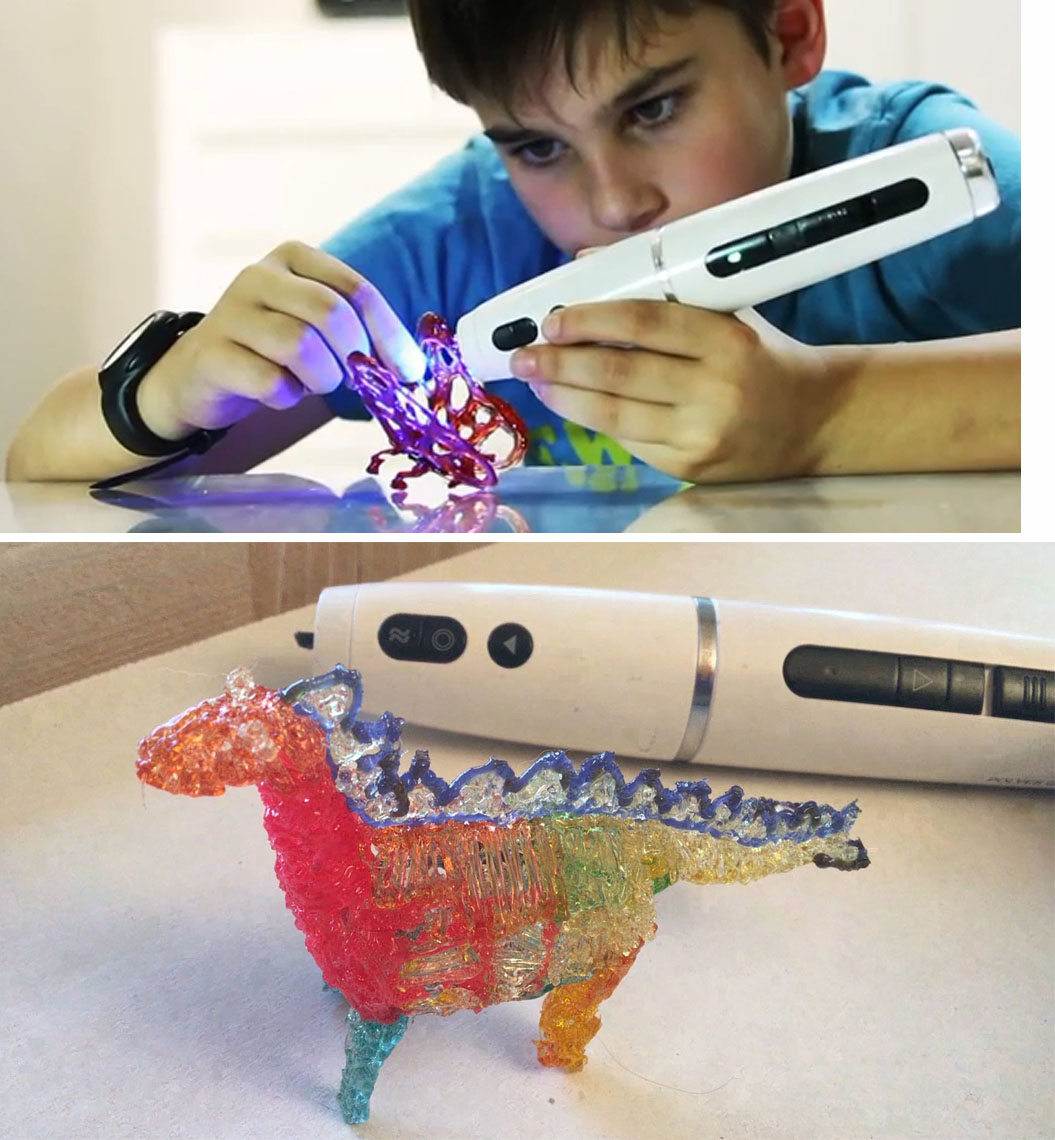

Принцип действия «холодных» ручек для создания объемных изображений основан на экструзии жидкой фотополимерной смолы, которая твердеет под действием УФ-излучателя. Гаджет работает без проводов, т.к. источником энергии выступает встроенный аккумулятор. Жидкий фотополимерный расходник поступает из картриджей. Первым в мире гаджетом, работающим по технологии фотополимеризации, стал CreoPop.

Изготовление деталей по чертежам

Устройство

Гаджет, в котором используется «горячая» технология, состоит из корпуса, встроенного механизма подачи пластика к экструдеру, печатной головки, вентилятора и микроконтроллера для управления его работой, нагревательного элемента. FDM-ручка поддерживает оперативную замену прутка, благодаря чему можно комбинировать разные цвета и материалы прямо во время работы. Нагревание сопла до высокой температуры и наличие проводов относят к минусам такой ручки. Плюсы заключаются в:

  • компактности;
  • простоте использования;
  • доступной стоимости расходников.

У ручек с «холодной» технологией устройство лишено нагревательных элементов. Под воздействием мощного источника УФ-света фотополимер затвердевает моментально. Материал для рисования не имеет высокой температуры, а сам гаджет лишен проводов. Преимущества заключаются не только в отсутствии горячих элементов, но и бесшумности, возможности применения фотополимерных смол с разными свойствами. К минусам относится высокая стоимость устройства и расходных материалов для работы с ним.

Нагревательный элемент ручки

Расходные материалы

В качестве используемого материала выступает PLA (биоразлагаемый полиэфир) или ABS (ударопрочный термопластик). В быту чаще применяется последний, который отличается долговечностью. ABS отлично подходит для склеивания изделий из пластика. Правда, он имеет незначительную усадку, и когда начинает расплавляться, появляется характерный запах жженой пластмассы. Фигуры из его аналога получаются более качественными, что объясняется сниженной температурой плавления. В состав PLA входят натуральные компоненты. Срок годности такого филамента на порядок меньше, чем у ABS.

PLA больше применяется для создания горизонтальных рисунков, а ABS походит и для вертикальных. Последний вариант пластика прилипает к поверхностям хуже, поэтому им лучше рисовать, используя трафареты. При помощи PLA можно творить даже не керамике и стекле. В «холодных» гаджетах в качестве исходного сырья применяется фотополимерная смола, которая стоит дороже пластика. С «холодными чернилами» можно создать причудливые рисунки даже на открытой коже без риска получить ожог. Материал лишен запаха и представлен в большом ассортименте. Такие «чернила» бывают:

  • цветными;
  • прозрачными;
  • биоразлагаемыми;
  • эластичными;
  • светящимися в темноте;
  • токопроводящими.

Катушки с разноцветным пластиком

Как рисовать 3Д ручкой

Планируя купить вместо дорогостоящего 3D-принтера относительно дешевую ручку для создания разных деталей, узнайте, как ею пользоваться. Заказать подходящий прибор для ребенка или себя вы можете в интернет-магазине с доставкой по почте в Москву, Санкт-Петербург или любой другой город. Ознакомьтесь с рекомендациями, которые помогут вам пользоваться 3Д ручкой, создавать узоры и детали:

  • Запомните, что прозрачный пластик плавится быстрее матового аналога, поэтому необходимо уменьшить скорость подачи расходника или произвести регулировку температуры в пользу понижения.
  • Перед работой нарисуйте или распечатайте схему на бумаге. После этого можете обвести ее прибором. Так вы в итоге получите идеальный набор элементов, которые останется состыковать друг с другом.
  • Чтобы расходный материал не использовался впустую, когда вы отложите ее в сторону, нажмите кнопку выгрузки пластика. Удерживайте ее до тех пор, пока материал не перестанет вытекать из сопла.
  • Если прибор будет бездействовать несколько минут (зависит от модели), он уйдет в спящий режим.
  • Используя устройство, обязательно проветривайте комнату, чтобы запах пластика не подействовал на вас негативным образом.
  • Не пытайтесь залить ровным слоем расходного материала большие поверхности – прибор будет выдавать кривизну.

Не забывайте о безопасности, гаджет для объемного рисования является электроприбором. Техника безопасности с ним такая же, как и при работе с любым другим инструментом, питающимся от электросети. Не хватайтесь за керамическое или металлическое сопло при работе, иначе вы можете получить ожог на открытой коже – кончик нагревается до 270 градусов. Сплавы пластика ABS и PLA нетоксичны и безвредны. Ручки с «холодной» технологией являются более безопасными, ведь они не подключаются к сети и не имеют горячих элементов.

Рисование в воздухе новогодней елки

Модели­

Производители гаджетов предлагают на выбор разные модели и версии 3Д ручек, поэтому сделать оптимальную покупку сложно. Отдельно в продаже можно встретить и комплекты пластика, включающие в себя по 12 цветов. Габариты большинства изделий оптимальны, чтобы держать их одной рукой. Диаметр сопла может немного отличаться. Существуют даже своеобразные 3D ручки-мультитулы, которые сочетают в себе функции гаджета для прототипирования, паяльника, прибора для выжигания по дереву и даже резака для пенопласта. Известные модели:

  • Myriwell Pen без дисплея;
  • Myriwell с LCD дисплеем;
  • Funtastique ONE;
  • Da Vinci 3D Pen;
  • 3doodler 2.0;
  • Creopop.

3D ручки-мультитулы

Myriwell Pen без дисплея

Научиться создавать рисунки 3D ручкой этой модели может каждый. Myriwell Pen без дисплея – это один из самых доступных гаджетов для создания объемных изображений, который может стать прекрасным подарком для ребенка и инструментом для творческой личности. С помощью этой модели легко рисовать объемные фигуры прямо в воздухе, используя расходник из ABS-пластика. Легче всего создавать отдельные части будущего изделия на плоскости, после чего скреплять их.

Модель не имеет дисплея, но оснащена функцией регулировки подачи пластиковой нити. После 5-ти минут бездействия гаджет автоматически отключается, обеспечивая большую безопасность пользователю. Ознакомьтесь с другими параметрами 3Д прибора:

  • название модели: Pen Myriwell 5;
  • цена: 3380 р.;
  • характеристики: диаметр сопла – 0,6 мм +/- 0,1 мм, пластиковой нити – 1,75 мм; температура нагрева – около 200°C; поддерживает расходники ABC, PLA; в комплект входит набор ABS-пластика (2 цвета) – 1 шт., адаптер питания с USB-кабелем – 1 шт.;
  • плюсы: есть регулировка скорости подачи нити, внутренняя система охлаждения, функция выставления температуры;
  • минусы: немного дороговат.

Модель Pen Myriwell 5

Myriwell с LCD-дисплеем

Ручка 3D Pen-2 Myriwell RP100B выгодным образом отличается от аналогов наличием информационного LCD-дисплея, простотой использования, удобным и стильным дизайном, небольшим весом и габаритами. Как и у предыдущего варианта, модель имеет функцию регулировки температуры в пределах 160-230°C. В комплект входит моток разноцветного PLA-пластика диаметром 1,75 мм, которого хватит вам на первое время, пока будете приноравливаться к сделанной покупке. Устройство идеально для взрослых и детей:

  • название модели: Pen-2 Myriwell RP100B;
  • цена: 2650 р.;
  • характеристики: диаметр сопла – 0,7 мм, нити – 1,75 мм; расходник – ABS, PLA; есть управление температурой от 160°C до 230°C, диаметр корпуса – 70-125 мм, длина – 180 мм, вес – 65 г;
  • плюсы: регулировка скорости работы, приемлемая стоимость, наличие дисплея;
  • минусы: средний уровень сборки.

3Д ручка с LCD-дисплеем Pen-2 Myriwell RP100B

Funtastique ONE

Основное отличие этого гаджета от других заключается в информативном и хорошо читаемом OLED-дисплее. Корпус покрыт Soft Touch пластиком, приятным на ощупь. У устройства имеются функции регулировки скорости подачи пластиковой нити, температуры плавления. Возможность работы с ABS и PLA предоставляет широкое поле для творческой деятельности, направленной на декорирование предметов объемными узорами. Если не пользоваться ручкой больше 1,5 мин., она перейдет в режим ожидания. За счет удобной формы с прибором можно работать продолжительное время:

  • название модели: Funtastique ONE;
  • цена: 2650 р.;
  • характеристики: диаметр сопла – 0,5 мм, корпуса – 31-46 мм, длина – 184 мм, вес – 55 г, управление температурой – ABS 200°С – 240°С / PLA 160°С – 200°С;
  • плюсы: безопасность, легкость, наличие дисплея, стоит относительно дешево;
  • минусы: по отзывам покупателей, недолговечная.

Funtastique ONE

Da Vinci 3D Pen

Этот прибор для создания 3Д рисунков создан для печати посредством нитей из PLA. С другим типом пластика Da Vinci 3D Pen не работает. Устройство было разработано производителем одноименного 3Д-принтера da Vinci, который получил известность за счет продукции высокого качества. Дисплея и других отвлекающих деталей на корпусе нет. Есть только пара кнопок, отвечающих за регулировку скорости плавления расходного материала. Корпус ручки выполнен в фирменном оранжевом цвете XYZprinting:

  • название модели: Da Vinci 3D Pen;
  • цена: 4050 р.;
  • характеристики: диаметр сопла – 0,8 мм, филамента – 1,75 мм, размеры – 178х28х25 мм, вес – 700 г; технология печати – FDM, количество филамента в наборе – 12мх6 упаковок;
  • плюсы: легкость, компактность, наличие в комплекте расходных материалов, удобный корпус;
  • минусы: высокая стоимость, работает только с PLA.

Da Vinci 3D Pen

3doodler 2.0

Одной из известных марок 3Д ручек является 3Doodler, которая имеет уже некоторую историю в этой сравнительно молодой отрасли. Как и полагается одному из основателей направления, его продукция постоянно совершенствуется. Второй 3Doodler по сравнению с первой моделью стал более легким, тонким, удобным в использовании и энергоэффективным. Работает он очень тихо. Миниатюрный корпус из металла версии 2.0 стал вершиной дизайна устройства для создания объемных изделий.

3Doodler 2.0 – это своеобразный ручной 3Д-принтер нового поколения, работающий без подключения к ПК и использования программного обеспечения. Версия 2.0 в четыре раза легче своего предшественника. Устройство стало более стильным, а новая система подачи расходников сделала процесс объемного рисования приятнее. Нагрев равномерный с тонкой настройкой температуры, поэтому линии получаются гладкими и ровными, а пластик стал реже засорять сопло. Версия 3Doodler 2.0 избавилась от большого вентилятора. Ознакомьтесь с остальными характеристиками прибора:

  • название модели: 3Doodler 2.0;
  • цена: 7250 р.;
  • характеристики: диаметр сопла – 0,7 мм, максимальная скорость печати – 18 мм/сек., размеры – 145х20 мм, вес – 50 г, материал печати – 3 мм ABS-, PLA-пластик, рабочая температура – 230°С для ABS-пластика, 190°С для PLA-пластика;
  • плюсы: стильный дизайн, удобная в применении, неплохая скорость, усовершенствованный экструдер, низкий уровень шума;
  • минусы: стоит дорого.

3Doodler 2.0

Creopop

Популярной ручкой, работающей по принципу «холодной» экструзии, является Creopop. В ней нет нагревательных элементов, и выходящий из устройства пластик не имеет высокой температуры – это исключает риск получить ожог или вдохнуть испаряющийся материал. Полимеризация расходника происходит под действием ультрафиолета. Никаких нитей нет, т.к. в прибор нужно вставлять картридж, заполненный жидким полимером.

Функционирует гаджет за счет встроенного аккумулятора, а заряжается через MicroUSB. Узнать о нехватке заряда можно по индикатору в верхней части агрегата. По размерам 3Д прибор сравнительно больше аналогов, но при этом он отличается легкостью. Работает устройство в трех режимах. Небольшой вес и эргономичный корпус обеспечивают комфортность и простоту использования девайса:

  • название модели: Creopop;
  • цена: 9900 р.;
  • характеристики: диаметр сопла – 0,7 мм; заряжается через USB; технология – «холодная» печать, минимальная и максимальная рабочая температура – 20-40°C; вес – 65 г, длина – 164 мм, в комплекте – USB-кабель, 3 картриджа с фотополимером (сине-зеленый, оранжевый, красный);
  • плюсы: отсутствие проводов, эстетичный дизайн, качество, безопасность;
  • минусы: высокая стоимость.

Creopop холодной печати с подсветкой

Как выбрать 3D ручку

Обратите внимание на эргономику девайса – он должен удобно лежать в ладони, иметь оптимальный размер и вес. Убедитесь, что кнопка подачи филамента расположена удобно, а провода (если они есть) не мешаются при работе. Будет хорошо, если 3D-устройство оснащено бесшумным режимом, иначе гудение вентилятора негативно скажется на вашем настроении. При выборе изделия обратите внимание и на такие критерии:

  • Технология объемной печати. Важно учесть, для каких целей покупается 3Д ручка. Если это модель, печатающая расплавленным пластиком, то детям до 10-ти лет она не подойдет. Более безопасным вариантом станет фотополимерный образец, в котором нет нагревательных элементов. FDM-прибор оптимален для корректировки 3D-распечаток, мейкерства и создания художественных объектов.
  • Функции регулировки скорости, температуры. Их наличие станет большим плюсом, т.к. корректировка этих параметров может оказаться важной, если гаджет нужен в качестве рабочего инструмента. Если это игрушка для ребенка или просто развлечение для взрослого, такими функциями можно пренебречь.
  • Расходные материалы. Не все устройства оснащены терморегуляцией и способны рисовать разными расходниками. Потребуется выбрать оптимальный вариант, определившись не только с конкретным типом пластика, но и размером прутка.

Видео

Отзывы

Елена, 30 лет

На распродаже в одном из магазинов я со скидкой купила 3Д ручку Myriwell c LCD дисплеем. Девайс голубого цвета обошелся в 1900 рублей. В работе прибор вполне нормальный, переключается для обоих видов пластика (ABS и PLA), в руке лежит хорошо. Качество сборки посредственное, инструкции на русском языке в комплекте не оказалось.

Антон, 38 лет

Я заказал себе белую ручку Funtastique ONE для создания объемных рисунков. Невзирая на акцию, пришлось выложить за нее около 2700 р. Понравилось, что в ней гибкие настройки скорости подачи пластиковой нити и температуры плавления. Корпус удобный, относительно легкий. Правда, подача материала почему-то стала осуществляться рывками.

Евгений, 28 лет

Много слышал о 3D ручках, поэтому решил купить себе такой девайс. Отдал предпочтение стильному, яркому и легкому устройству в алюминиевом корпусе 3D PEN-3 (X4). В руке лежит удобно, работает без нареканий, есть автовыключение через 5 минут бездействия. Радует, что на прибор есть гарантия – 6 месяцев. Минусов за пару дней не заметил.
